机器型号 Model |

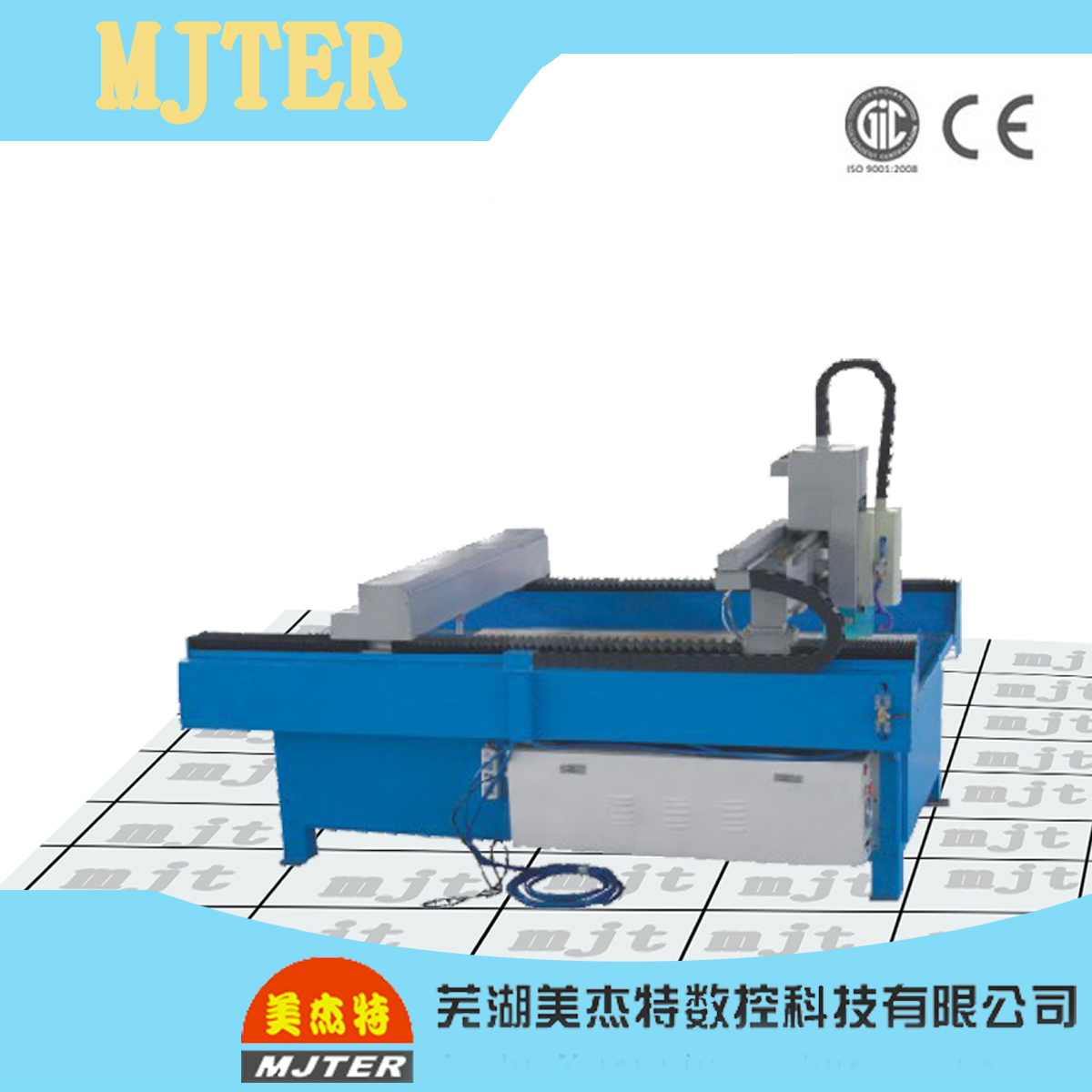

MJT-1325E(等离子Plasma) | MJT-3060E(等离子+氧气割多刀头) Plasma + oxygen gas cutting multi-tool bits | |
控制系统 Control system |
三轴联动系统 3-axis-linkage system |
三轴联动系统 3-axis-linkage system | |
进料尺寸 Charging size |
宽/W 1400MM;高/H 300MM;长度可延伸 Length may extend |
宽/W3500MM;高/H500MM;长度可延伸 Length may extend | |
雕刻尺寸 Carving size |
宽/W 1300MM;长度/L 2500MM |
宽/W 3000MM;长度/L 6000MM | |
雕刻深度 Carving depth |
深度30MM(根据等离子发生器功率) Max:30MM(According to the generator power of plasma) | ||
雕刻速度 Carving speed |
每分钟30米 30m every minute | ||
总功率 Total power |
8KW | 10KW | |
防护功能 Protectionfunction |
左侧,右侧有护挡;主轴护罩 | ||
电压 Voltage |
220V;可选配110V,60HZ;380V;可选配220V,60HZ 220V; alternatively 110V,60HZ;380V;alternatively 220V,60HZ | ||
主轴电机 Electrical machinery of the main shaft |
美杰特专利高速电机(美杰特标识) Mjter patent waterproof high-speed electrical machine(with the logo of Mjter) | ||
驱动电机 Driving electrical machinery |
美杰特专利低速高扭矩电机(美杰特标识) Mjter patent low-speed high-torsion electrical machine (with the logo of Mjter) | ||
驱动器 Driver |
美杰特驱动(美杰特标识) Mjter special driver(with the logo of Mjter) | ||
传动部件 Transmission part |
原装小模数、高精度齿轮齿条 Original German small modulus, high-accuracy gear wheel rack | ||
直线导轨 Straight line guide rail |
台湾原装进口矩形重载荷高精度四列滚珠直线导轨 original Taiwan rectangle heavy-load high-precision four-ball straight-line guide | ||
管路 Pipeline |
防老化专利水管油管(美杰特标识) Antioxidant patent water pipe and oil pipe (with the logo of Mjter) | ||
电器线路 Electric apparatus circuit |
防老化长寿命电线(美杰特标识) Antioxidant long-life electric wire(with the logo of Mjter) | ||
冷却 Charging size |
循环水回流专利设计 circulating water-refluxing patent design | ||
重量 Weight |
1000KG | 1200KG | |
包装 Packagge |
全封闭免熏蒸机制板包装 All-closed non-stifling machine plate making & packaging |
机器特点
1、多主轴雕刻,在同样图案上可以进行所主轴同时工作,提高了加工速度,也可单主轴独立工作,控制生产成本, 2、床身采用整体厚度全钢结构设计,经焊接回火时效处理,刚性强,力度大,转动很平稳,使得长时间高速运行不变形,不抖动, 3、可进行重切割,采用高速驱动器,保证机器长时间高速运行, 4、专为要求大批量、小工件加工的客户而设计。 |
可选配
1、可选机型:MG-60-30,MG-80-37-6,MG-80-25-8, 2、可选主轴6个或者8个, 3、可选加工范围:800*2200mm,800*1800mm,800*1400mm |
技术参数
参数/型号:MG-60-30-6 | 加工范围:600*300mm | 主轴功率:恒功率7.5Kw |
运动模式:安川伺服驱动 | 加工速度:10m/min | 电压:AC380±15%50HZ |
负载:5.5吨 | 快移速度:15m/min | 轴转速:24000rpm |
主轴个数:2 | 外形尺寸:2000*3000*4000mm | 定位精度:0.05mm |
