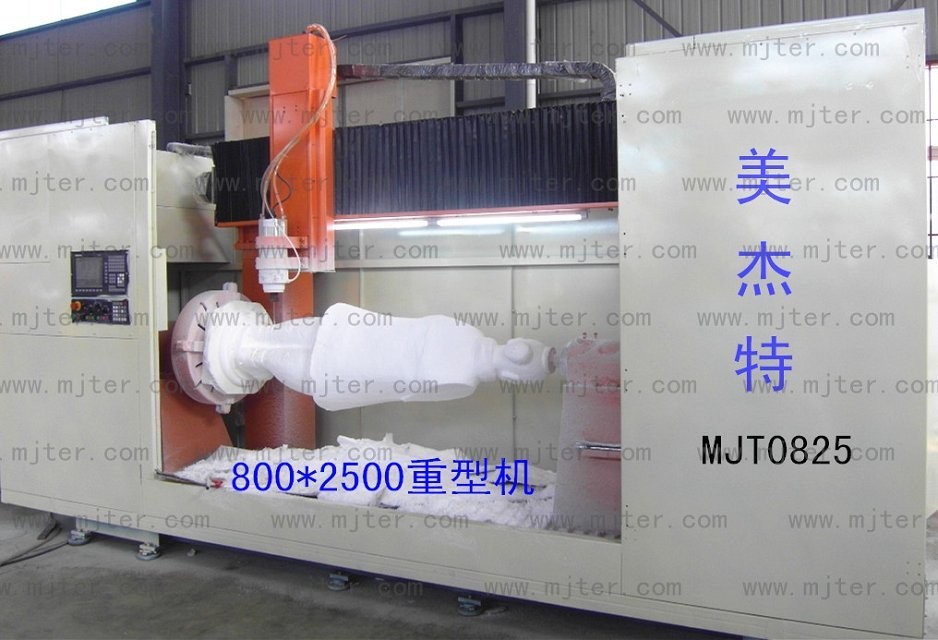

四轴联动立体机
- 所属分类：美杰特五轴联动数控加工中心
- 刚—整体厚壁钢管构造机床，经过有限元（FEA）分析和设计，使机床稳定，不易变形，刚性。
精-机床导轨X Y Z三轴全部采用台湾或线性导轨+滚珠丝杠，实现高速、高精度加工，采用龙门移动方式，可承受重负荷工件。
劲—CNC标配7.5KW水冷主轴（可选配进口台湾普森电主轴）
跃—采用PCI接口的嵌入式数控系统，可实现断点续雕、断电记忆功能
详细信息
| 型号 | M-0820E | M-0625E | 2M-0618E |
| 雕刻系统 | PCI接口的嵌入式四轴数控系统 | ||
| 立体雕刻尺寸 | 直径800MM；长2000MM | 直径600MM；长2500MM | 直径600MM；长1800MM |
| 前后装工件 | 前630卡盘；后定位工件 | ||
| 旋转轴承载 | 承载3500KG | 承载2000KG | 承载2000KG |
| 进料 | 宽560;高560;长2000MM | 宽400;高400;长2500MM | 宽400;高400;长1800MM |
| 圆柱进料 | 直径800，长度2000MM | 直径630MM，长度2500MM | 直径600;长度1800MM |
| 雕刻深度 | 400MM到中心位 | 300MM到中心位 | 300MM到中心位 |
| 进刀量 | 深一刀加工深度200MM | 深一刀加工深度150MM | |
| 标配刀夹 | 6;8;10;12；16；20共5只 | 4;6;8;10;12;16共5只 | |
| 原配刀具 | 6;8;10;12;16;20共300支 | 4;6;8;10;12;16共300支 | |
| 雕刻速度 | 雕刻速度：1-10米/分钟 | ||
| 雕刻精度 | 300MM/0.01MM | ||
| 外型尺寸 | 宽4700长1600高3200 | 宽4300长1500高1800MM | 宽3700长2000高1800MM |
| 主轴功率 | 7.5-14KW，精密恒功率主轴 | 4-8KW，精密高速恒功率主轴 | 4-8KW，精密高速恒功率主轴 |
| 主轴刀具 | 直径20MM，长度400MM | 直径16MM，长度200MM | |
| Y轴变速箱 | 台湾精密变速箱3200N.A | 台湾精密变速箱2500N.A | 台湾精密变速箱2500N.A |
| Xz电机 | 台湾进口专利齿轮轴电机2KW,130 | ||
| Z丝杆 | THK4010 | THK2505 | THK3210 |
| XZ导轨 | 台湾45重负荷方导轨 | 台湾25重负荷方导轨 | 台湾35重荷方导轨 |
| 水泵 | 180W,6米扬程 | 180W,4米扬程 | |
| 电压 | 380V | ||
| 主要功能 | 立体雕刻，圆柱浮雕雕刻 | ||
| 技术支持 | 免费全套技术培训 | ||
| 重量 | 约6000KG | 约4000KG | 约4350KG |
机器特点
|
1、多主轴雕刻，在同样图案上可以进行所主轴同时工作，提高了加工速度，也可单主轴独立工作，控制生产成本， 2、床身采用整体厚度全钢结构设计，经焊接回火时效处理，刚性强，力度大，转动很平稳，使得长时间高速运行不变形，不抖动， 3、可进行重切割，采用高速驱动器，保证机器长时间高速运行， 4、专为要求大批量、小工件加工的客户而设计。 |
可选配
|
1、可选机型：MG-60-30,MG-80-37-6,MG-80-25-8， 2、可选主轴6个或者8个， 3、可选加工范围：800*2200mm，800*1800mm，800*1400mm |
技术参数
| 参数/型号：MG-60-30-6 | 加工范围：600*300mm | 主轴功率：恒功率7.5Kw |
| 运动模式：安川伺服驱动 | 加工速度：10m/min | 电压：AC380±15%50HZ |
| 负载：5.5吨 | 快移速度：15m/min | 轴转速：24000rpm |
| 主轴个数：2 | 外形尺寸：2000*3000*4000mm | 定位精度：0.05mm |
